Modellbahn-Steuerung GROUPIE-MEB-Tron

Komponenten der Elektronik

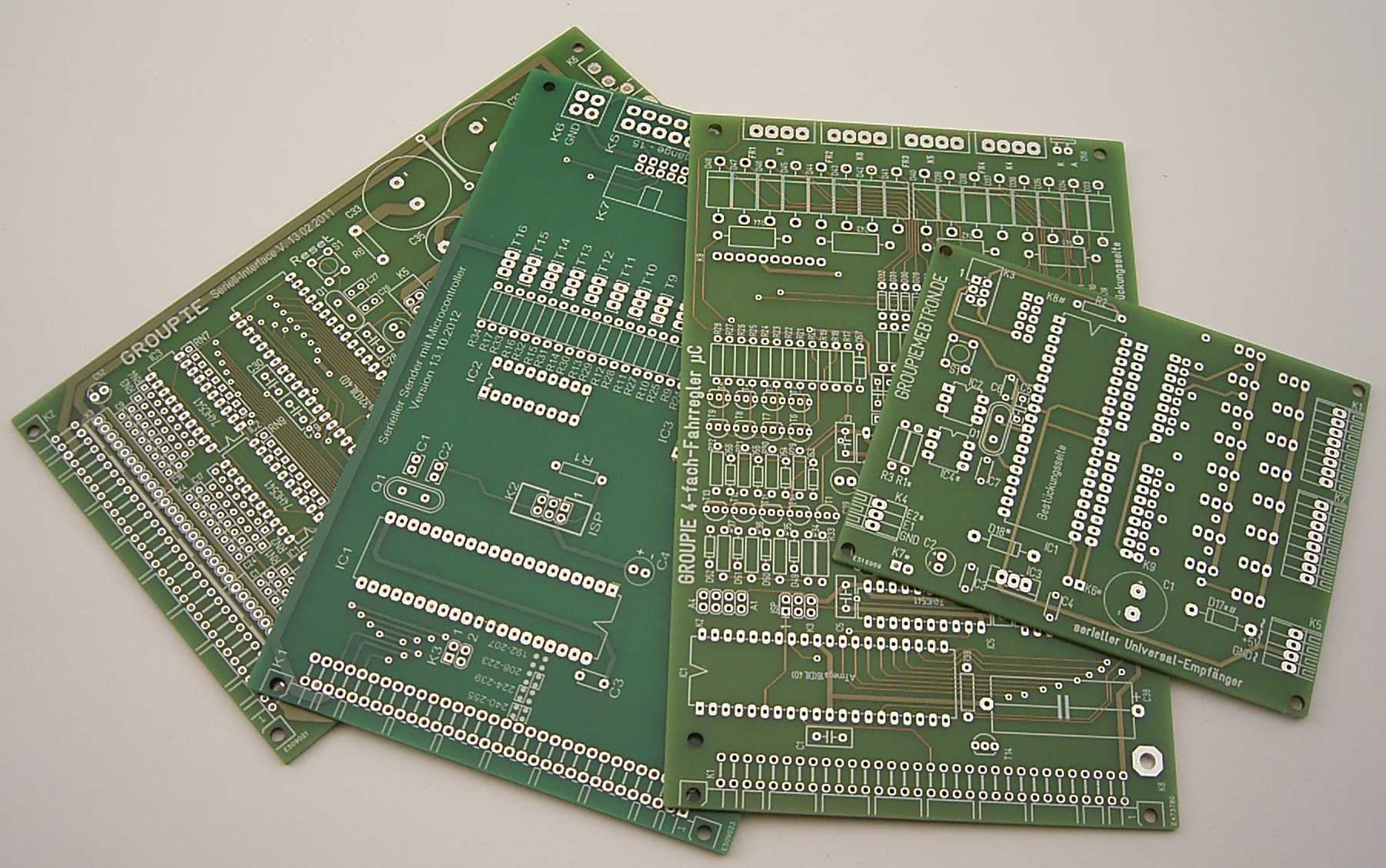

Die Elektronik der Steuerung besteht aus einzelnen Steckkarten die, je nach Anlagengröße, in unterschiedlicher Anzahl eingesetzt werden müssen.

• Serielles Interface:  Interface zwischen PC und der Modellbahnsteuerung für den seriellen oder USB-Anschluss
• 4-fach-Fahrreglerkarte:  Fahrregler und Gleisbesetztmelder für vier Gleise, neue Version 2009

• serieller Sender mit Mikrocontroller:  Ansteuerung von bis 128 Signalen oder 64 Weichen ohne dicke Kabelbäme

• Empfänger für Weichen, Licht- und Formsignale:  Schaltung für bis zu 8 Weichen oder Signale an der seriellen-Senderkarte

• Bus-Platine:   Elektrische Verbindung der Karten

• Baugruppenträger (19"-Rahmen):   Mechanische Abstützung der Karten



Die nachfolgenden Karten sind inzwischen veraltet.
Sie wurden durch die oben beschriebenen Karten ersetzt. Sie werden durch die Software jedoch noch unterstützt.

• 2-fach-Fahrreglerkarte:  Fahrregler und Gleisbesetztmelder für zwei Gleise,

• 4-fach-Fahrreglerkarte:  Fahrregler und Gleisbesetztmelder für vier Gleise

• Serieller Sender:  Ansteuerung von bis zu 32 Signalen oder 16 Weichen ohne dicke Kabelbäume

• Empfänger für Signale:  Schaltung für bis zu 8 Signale an der seriellen-Senderkarte

• Empfänger für Weichen:  Schaltung für bis zu 8 Weichen an der seriellen-Senderkarte

• Signalkarte:  Direkte Ansteuerung von bis zu 16 Lichtsignalen

• Weichenkarte:  Ansteuerung von bis zu 16 Weichen mit Doppelspulenantrieb



Die nachfolgende Karte ist inzwischen veraltet da es kaum noch PC's mit Druckeranschluss gibt.
• Interface zum Printer-Port:  Interface zwischen PC und Steuerung für den Druckeranschluss



Die nachfolgende Komponente wird nur bei Verwendung des Interfaces zum Druckeranschluss oder zur Pio-Karte gebraucht.

• Stromversorgung:  Loks und Weichen brauchen Strom


Die nachfolgenden Karten werden nur bei der Kopplung mit einer PIO-Karte gebraucht.
Sie stellen eine Lösung aus der "Frühzeit" der Modellbahnsteuerung dar.

• Interfacekarte:  Aufbereitung der elektrischen Signale des PC's für den Bus der Steuerung

• Netzteilkarte:  Stromversorgung der Elektronik und Taktgeber für Fahrregler
