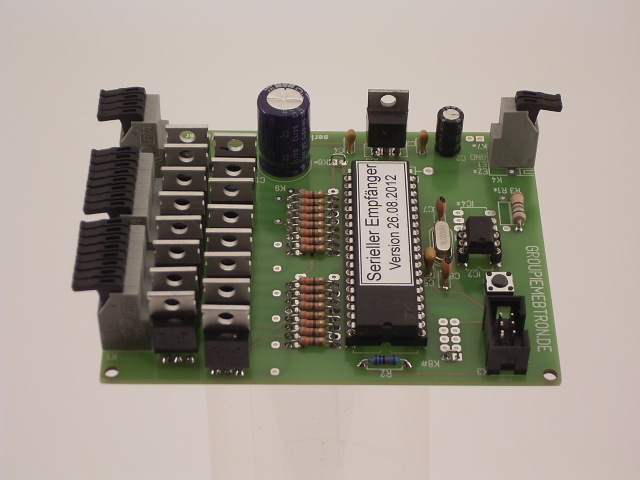

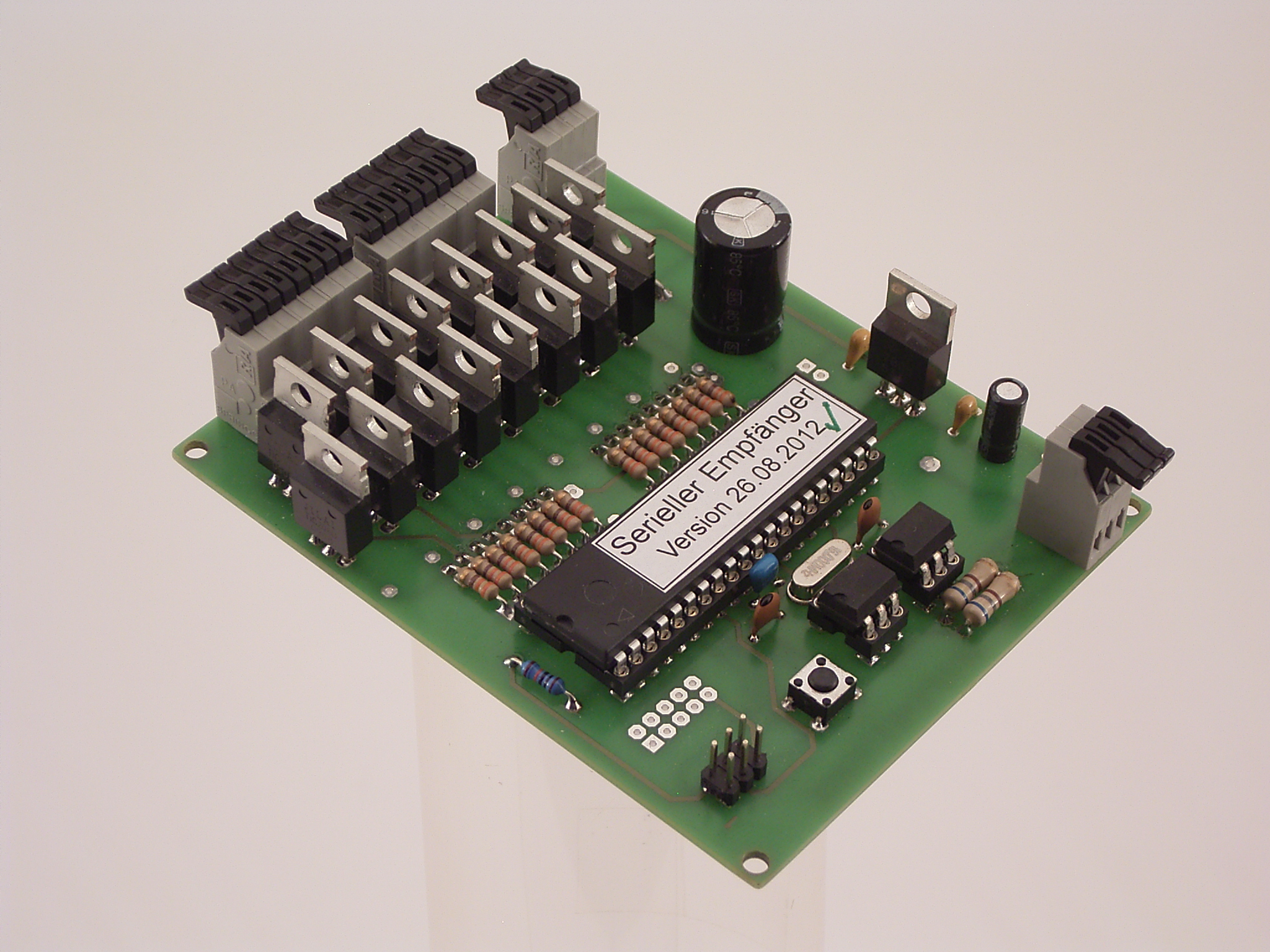

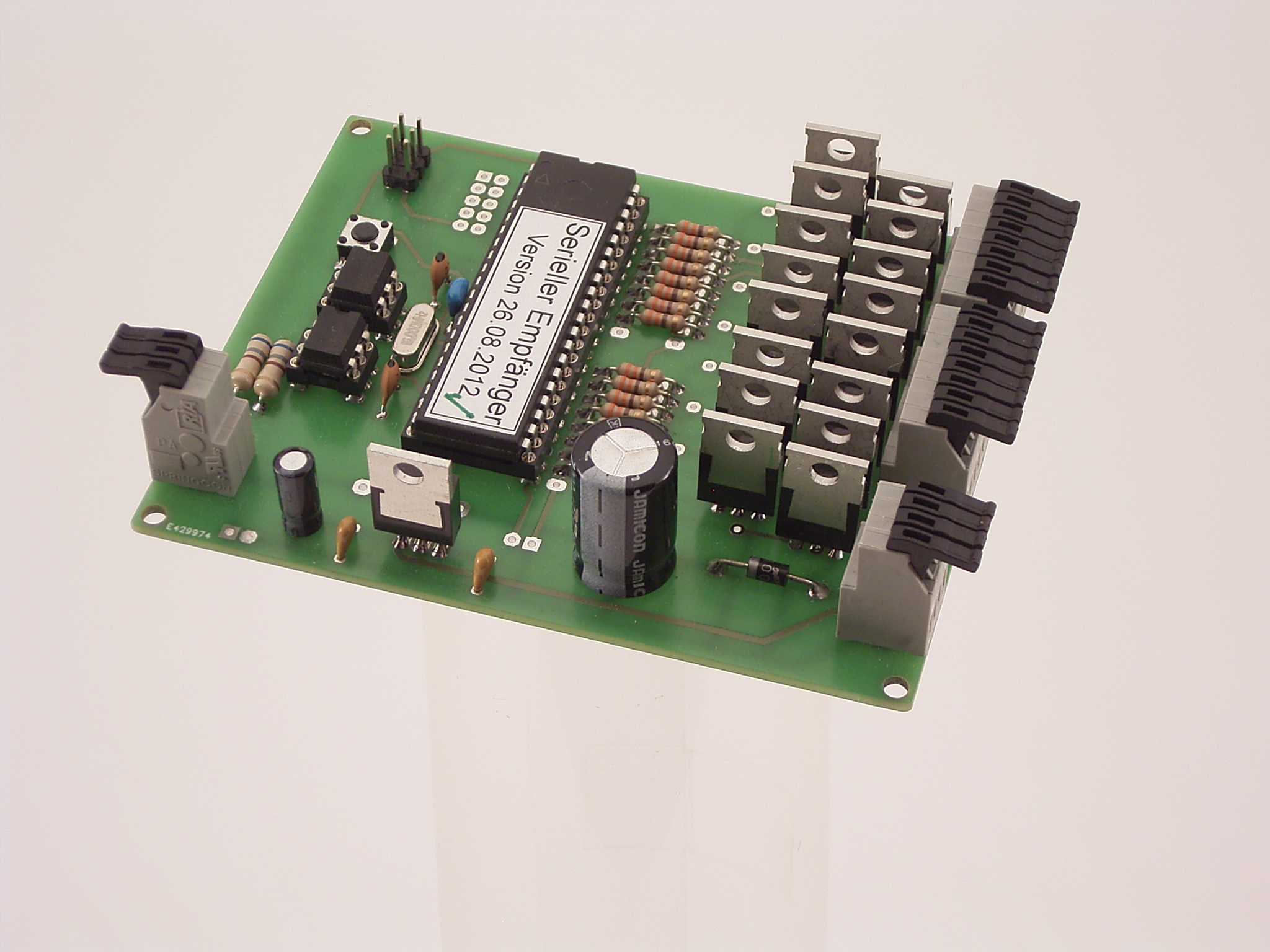

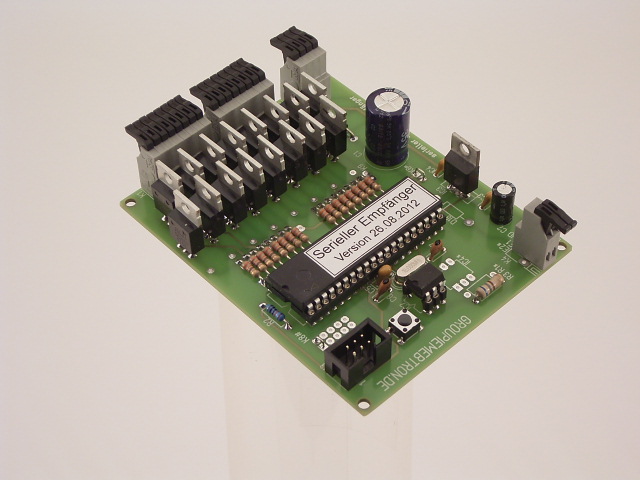

Diese Schaltung mit einem Mikrocontroller dient zur Ansteuerung von Weichen, Licht- oder Formsignalen. Sie wird an eine serielle Senderkarte der älteren oder neueren Bauart angeschlossen. Auf einer für alle Versionen gleichen Platine kann durch unterschiedliche Bestückung den verschiedenen Anforderungen entsprechend die passende Schaltung aufgebaut werden.
 |
Beschreibung des seriellen Universal-Empängers | |
 |
Bauanleitung zur Version für Weichen | |
|
|
Bauanleitung zur Version für Lichtsignale | |
|
|
Bauanleitung zur Version für Formsignale | |
 |
Stückliste zum seriellen Universalempfänger | Bauteile-Liste mit Bestellnummern der Fa. Reichelt (http://reichelt.de) |
|
|
Stückliste als Excel-Tabelle (Version 2010) | |
|

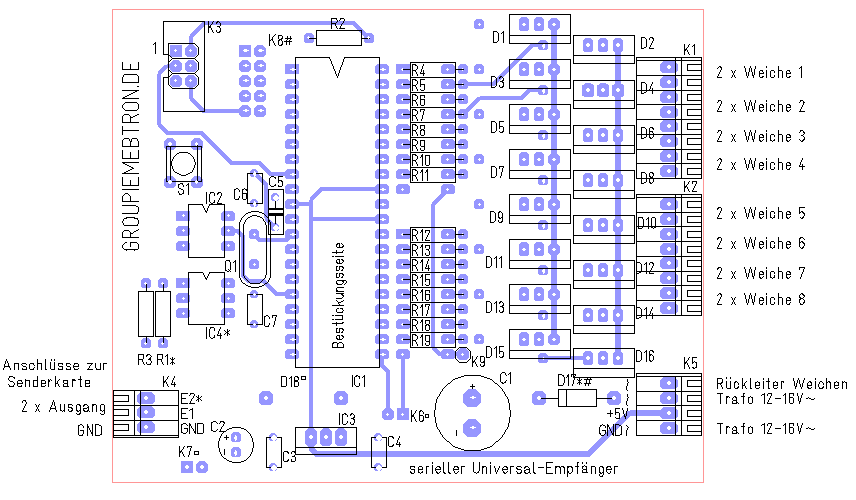

Bestückungsplan zur Version für Weichen mit Anschlussschema | Darstellung als Zeichnung |
|

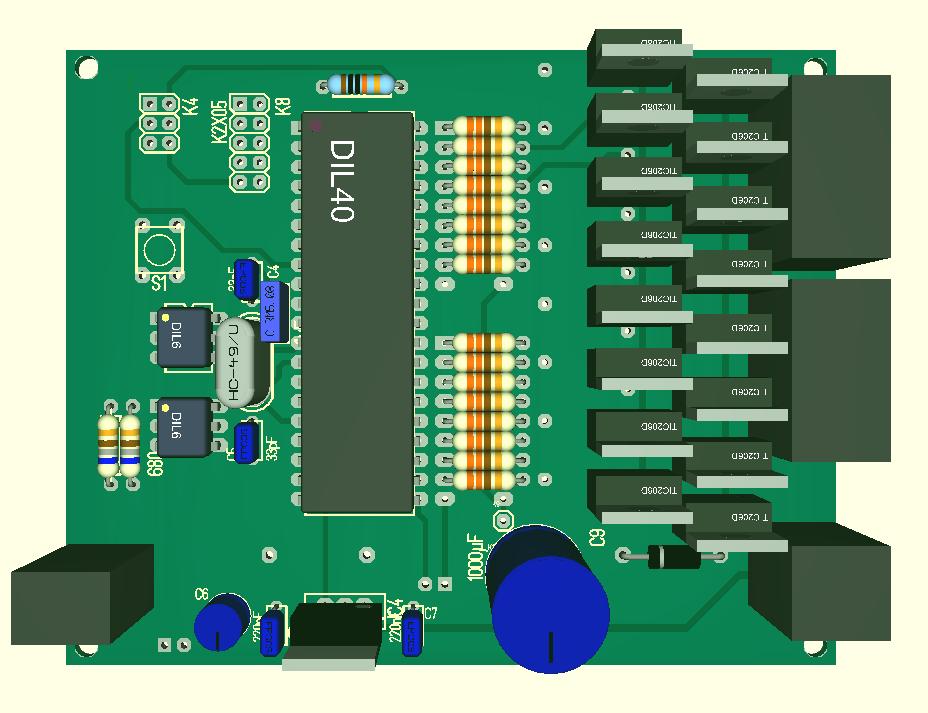

Bestückungsplan zur Version für Weichen | 3D-Darstellung |
|

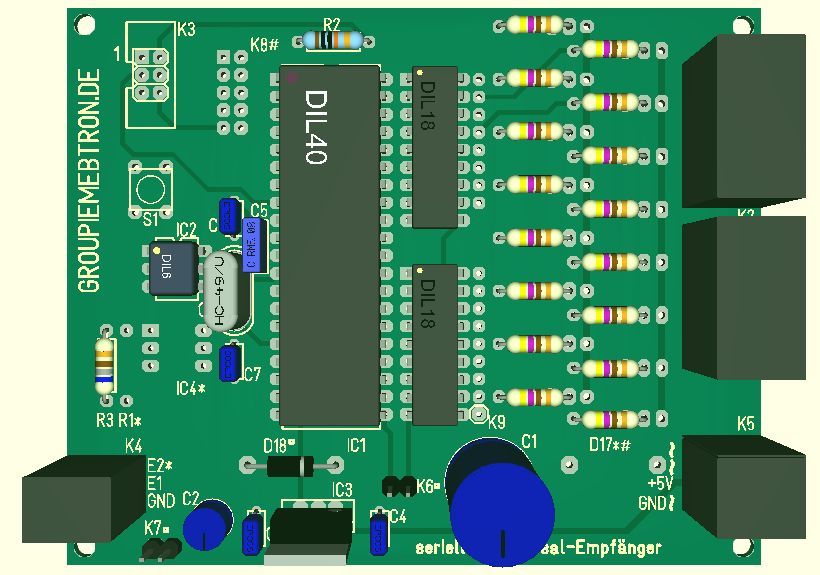

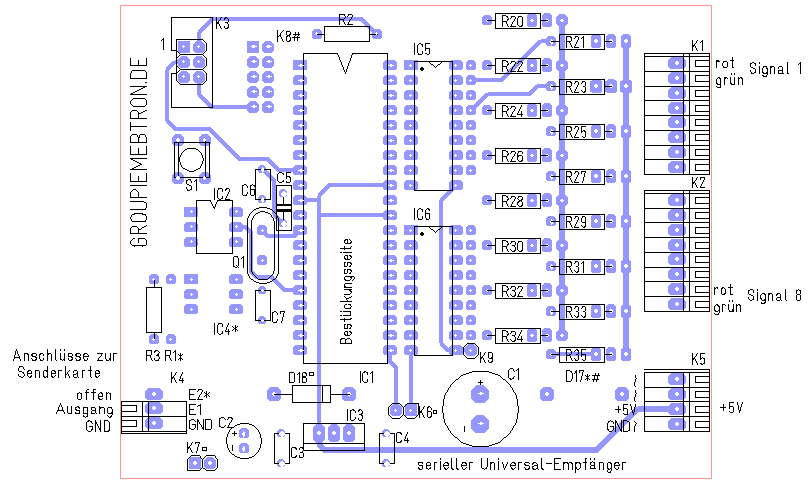

Bestückungsplan zur Version für Lichtsignale mit Anschlussschema | Darstellung als Zeichnung |
|
Bestückungsplan zur Version für Lichtsignale | 3D-Darstellung |
|

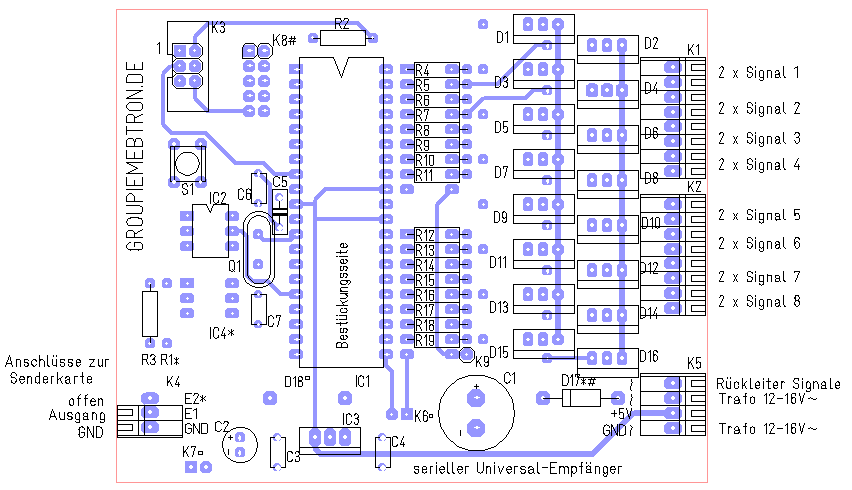

Bestückungsplan zur Version für Formsignale mit Anschlussschema | Darstellung als Zeichnung |
|

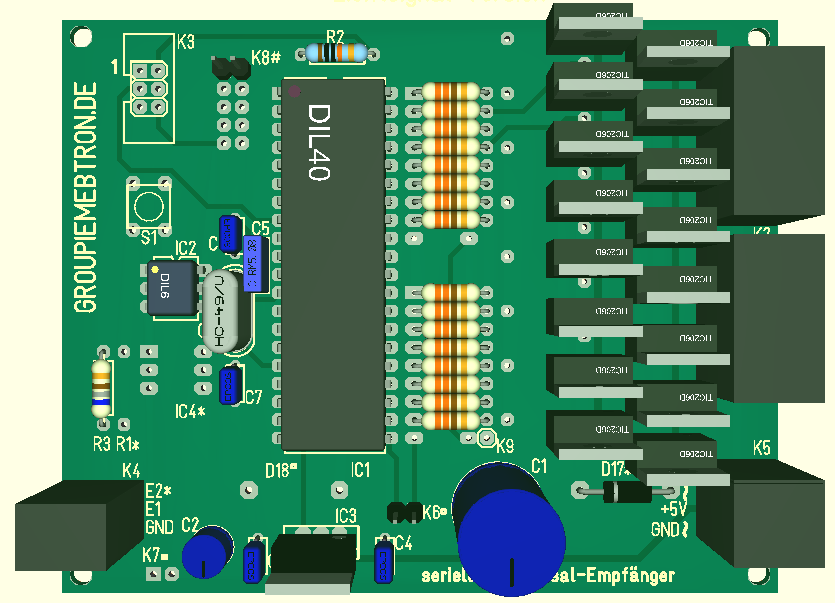

Bestückungsplan zur Version für Formsignale | 3D-Darstellung |
|

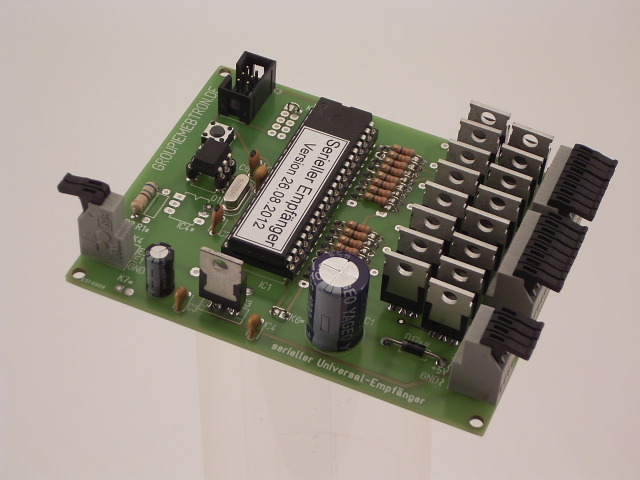

verschiedene Ansichten der Version für Weichen | mit der "Zurück-Taste gelangen Sie nochmals zu dieser Ansicht |
|

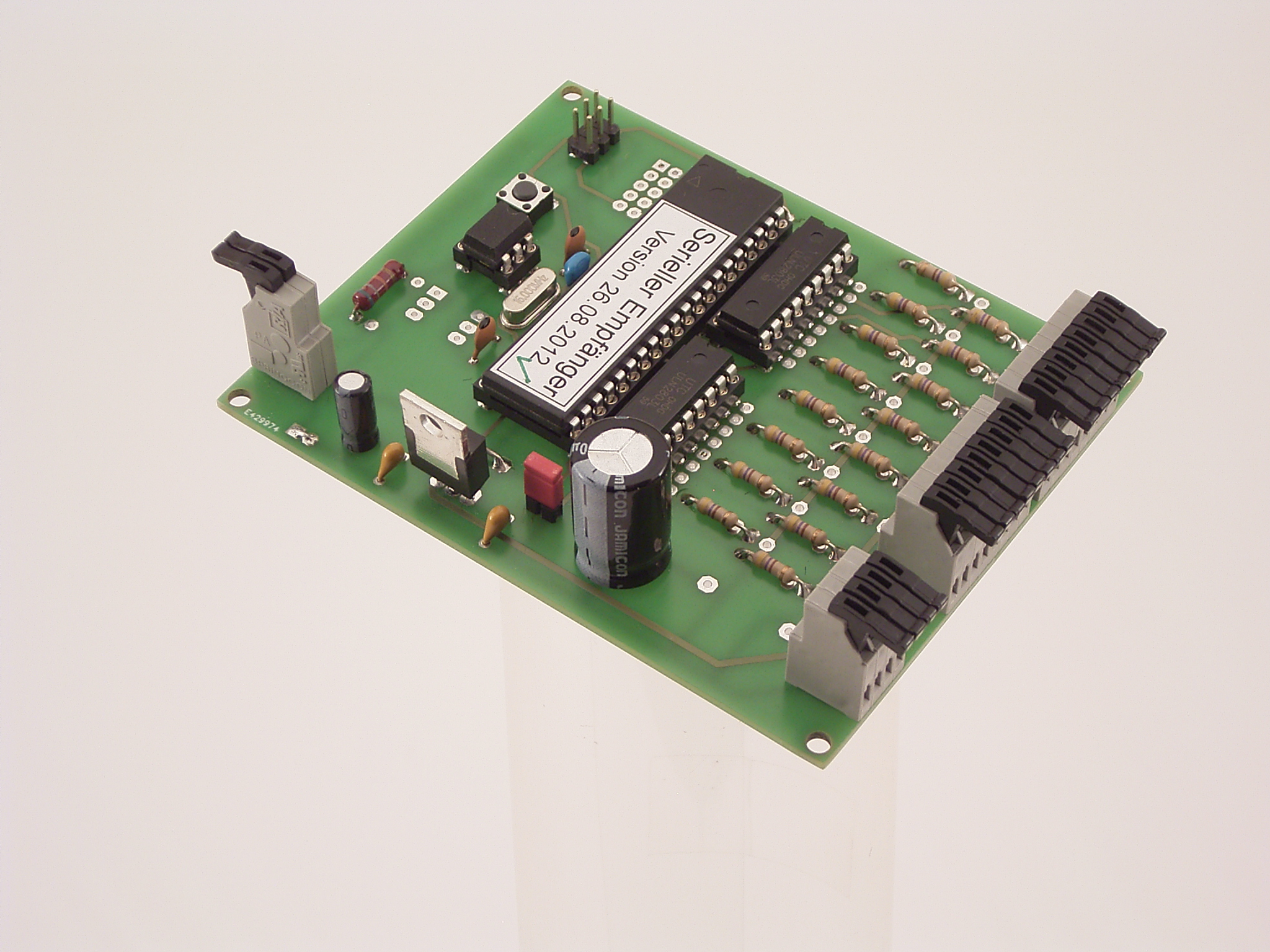

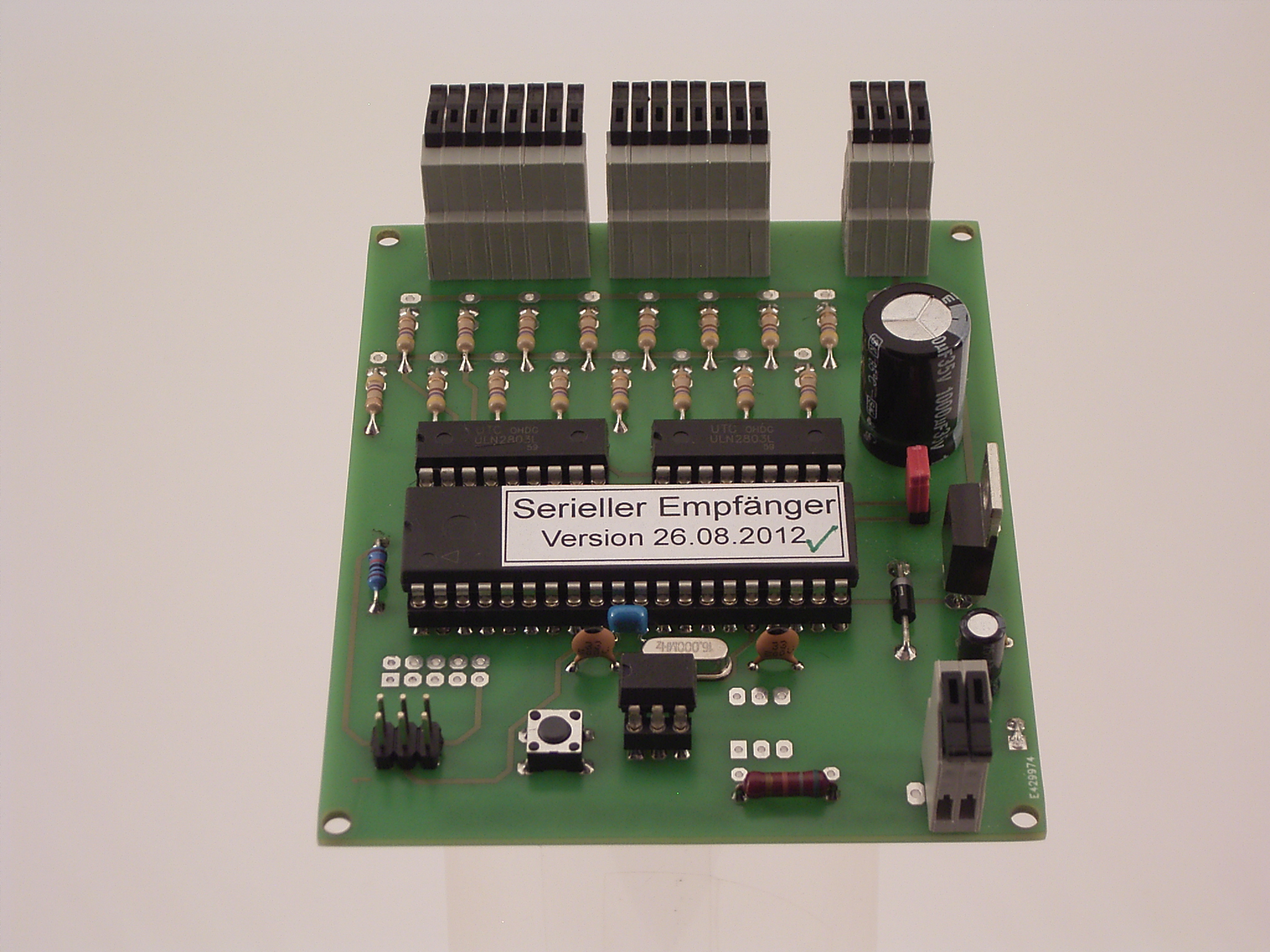

verschiedene Ansichten der Version für Lichtsignale | mit der "Zurück-Taste gelangen Sie nochmals zu dieser Ansicht |
|
verschiedene Ansichten der Version für Formsignale | mit der "Zurück-Taste gelangen Sie nochmals zu dieser Ansicht |
|

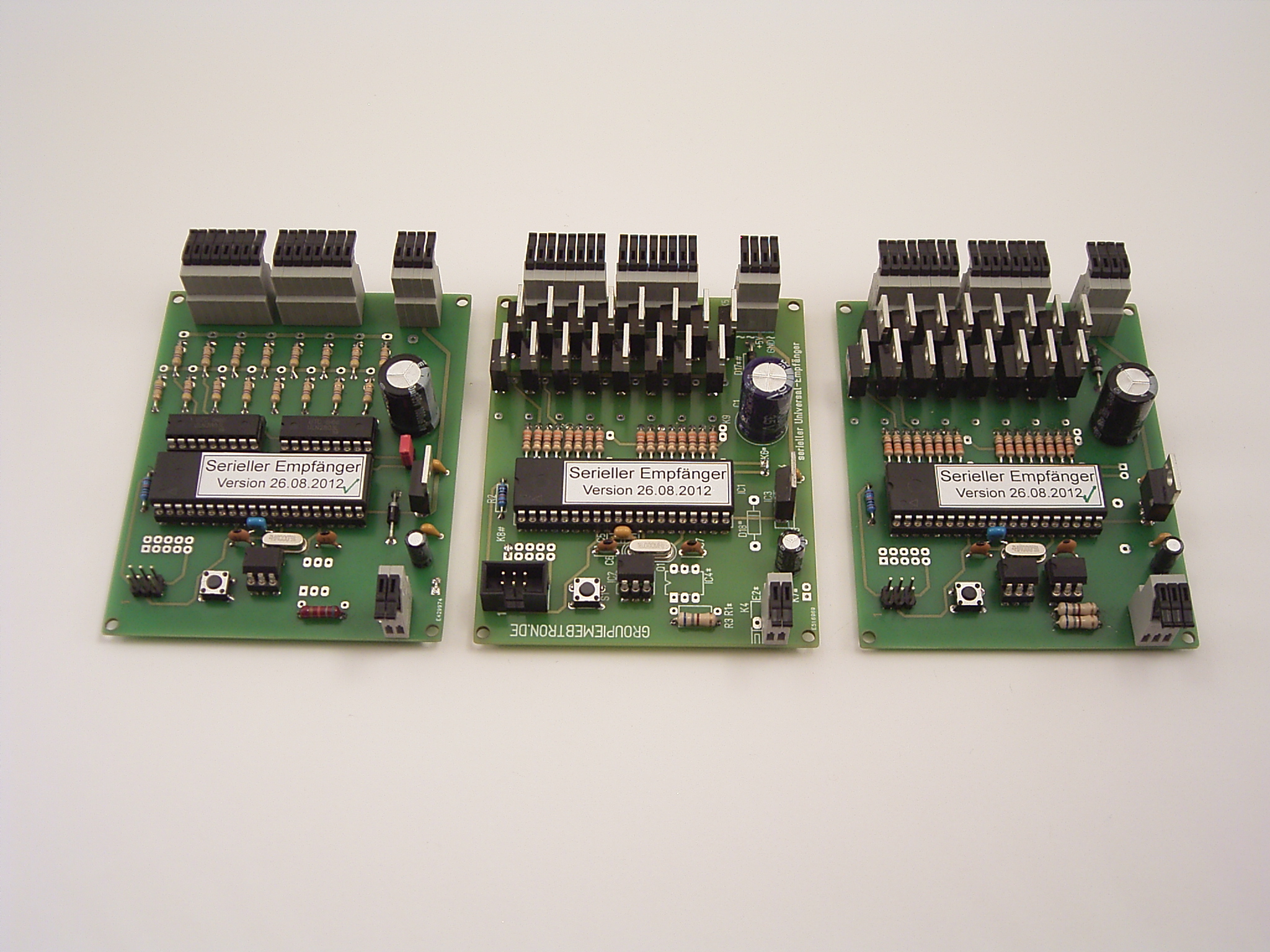

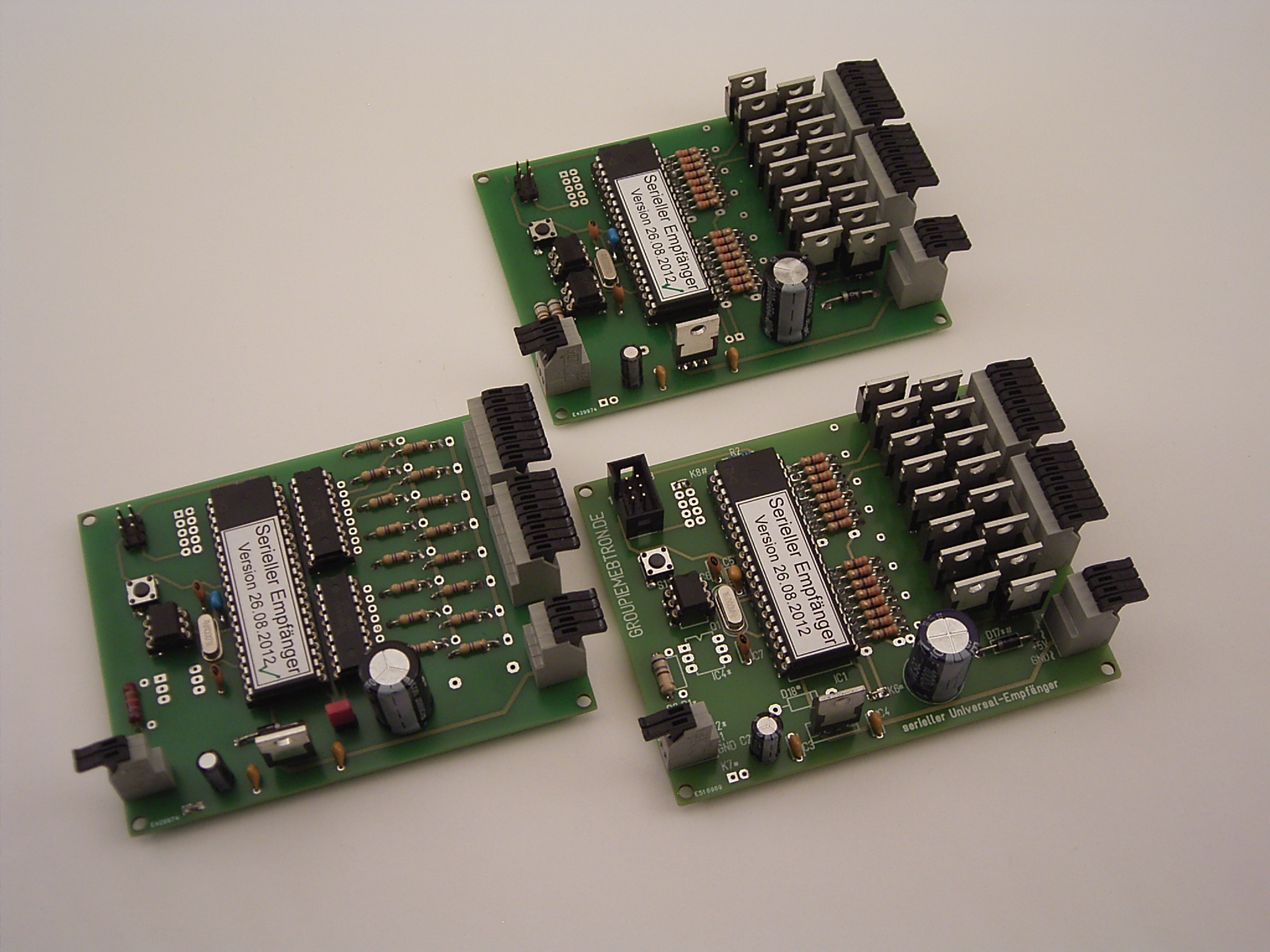

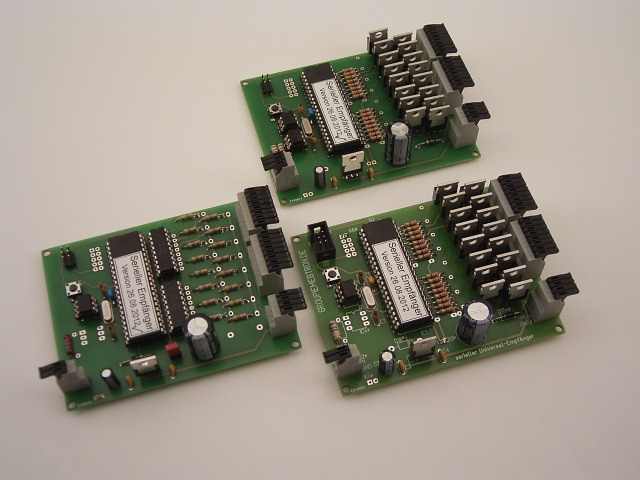

verschiedene Ansichten der drei Versionen im Vergleich | mit der "Zurück-Taste gelangen Sie nochmals zu dieser Ansicht |
|
Dokumentation zur Platine | Bestückungsdruck, Kuper oben und unten sowie Bohrplan als PDF-Datei |
|
Quellcode der Controller-Software | Quellcode der Controller-Software als TXT-Datei |
|
|
Quellcode und compilierte Versionen des Controller-Programms als ZIP-Datei | Das Programm kann mit dem "BASCOM"-Compiler compiliert und mit vielen Programmier-Adaptern in den Controller geladen werden |
|
Target-Projekt-Datei zum seriellen Universal-Empfänger |
