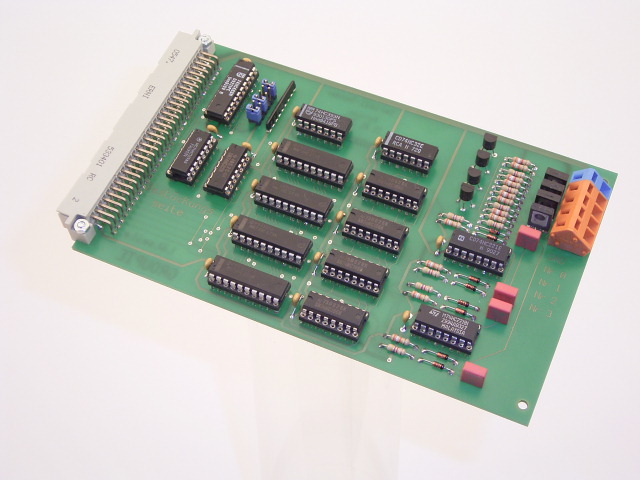

Diese Platine erlaubt in Kombination mit den entsprechenden Empfänger-Platinen den Anschluss von bis zu 32
Lichtsignalen oder 16 Weichen. Dabei sind zu den Empfängern
nur ein bzw. zwei Kabel plus eine Masse-Leitung zu verlegen. Der Verdrahtungsaufwand reduziert sich damit erheblich.
Darüberhinaus schalten die Lichtsignale nicht mehr schlagartig um sondern der Übergang erfolgt gleitend, ähnlich wie
beim Vorbild.
Der Weichen-Empfänger schaltet die Weichen mit Wechselstrom was die Funktionssicherheit wesentlich verbessert.
Damit ist dann auch der Anschluss von motorischen Weichenantrieben möglich.
Die Empfänger-Schaltung für Weichen geht nach Veröffentlichung im Modelleisenbahner online. Interessenten
können die Unterlagen dazu vorab vom Autor haben, eine Mail genügt.
 |
Beschreibung und Bauanleitung der seriellen Sender-Platine | |
 |
Stückliste der seriellen Sender-Platine | Bauteile-Liste mit Bestellnummern der Fa. Reichelt (http://reichelt.de) |
|
|
Liste zum Bestellen der Bauteile der seriellen Sender-Platine | zusammengefasste Bauteile-Liste mit Bestellnummern der Fa. Reichelt (http://reichelt.de) |
|
Bestückungsplan zur seriellen Sender-Platine | |
|
Kupfer unten zur seriellen Sender-Platine | Zum Anfertigen einer Platine |
|
Kupfer oben zur seriellen Sender-Platine | Zum Anfertigen einer Platine |
|

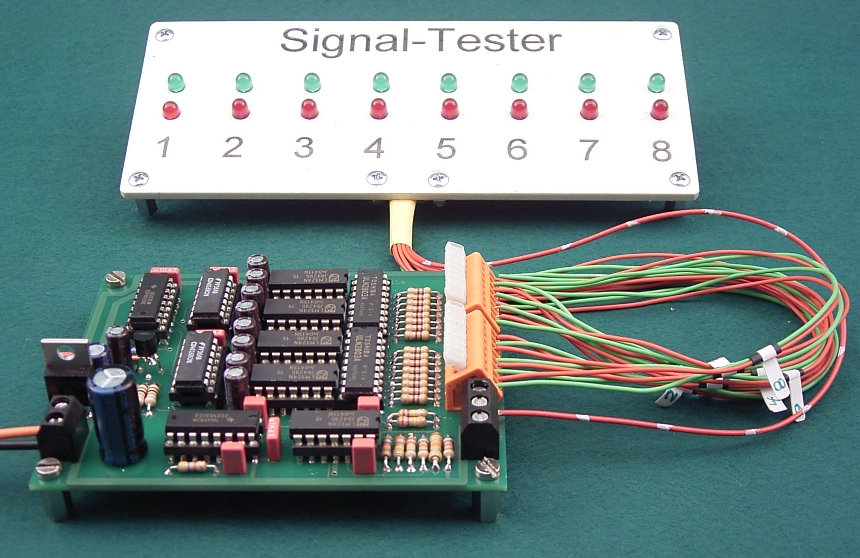

Bild der Empfänger-Schaltung für Signale | Foto des seriellen Signal-Empfängers |
|

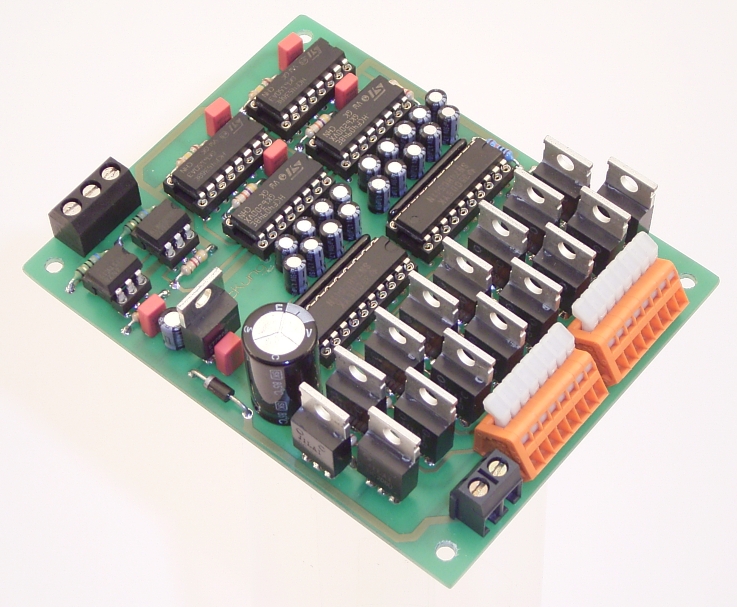

Vorschau auf demnächst zu veröffentlichende Schaltung | Foto des seriellen Weichen-Empfängers |
 |
Beschreibung der Korrektur einer älteren Platine | |
|
Target-Projekt-Datei zur seriellen Sender-Platine |
Die Bilder und Pläne können aus dem Browser heraus abgespeichert werden und z. B. mit der
Windows "Bild- und Fax-Anzeige" gedruckt werden. Nach dem Betrachten/Abspeichern gelangen Sie mit der
"Zurück"-Taste Ihres Browsers wieder zu dieser Ansicht.
Manche der Seiten sind als PDF-Dateien abgestellt. Zur Darstellung muss der Acrobat-Reader installiert sein. Nach dessen
Installation sind die meisten Internet-Browser so eingestellt, dass sie die PDF-Dateien direkt darstellen.
Funktioniert dies nicht, so liegt dies meist daran, dass der Reader nicht als Add-On installiert ist oder die
Sicherheitseinstellungen die Anzeige verhindern. In diesem Fall können Sie die Dateien abspeichern und mit
dann dem Acrobat-Reader öffnen.
