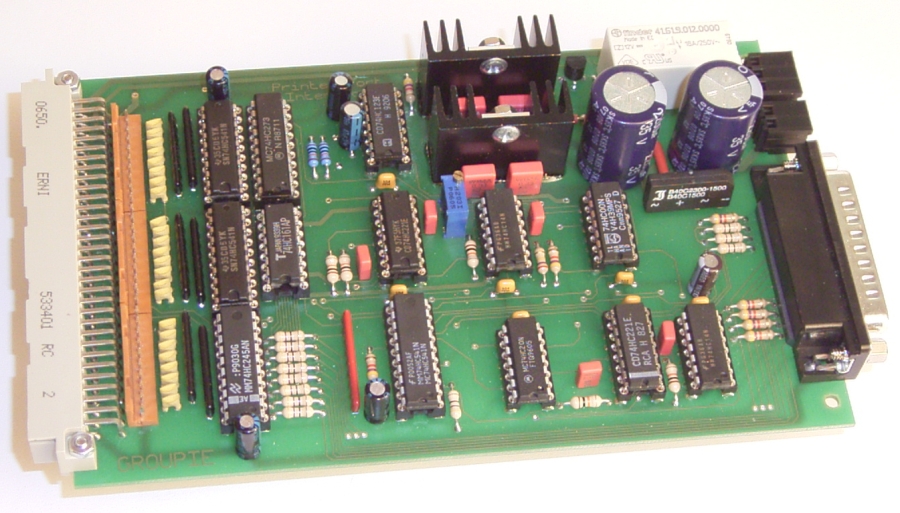

Die hier beschriebene Komponente verbindet den PC via Drucker-Schnittstelle mit der Modellbahnsteuerung.
Es ist also keine besondere Steckkarte im PC notwendig, der in den meisten PC's immer noch vorhandene
Druckeranschluss ist ausreichend.
Darüber hinaus stellt die Karte die 5- und 12-Volt-Betriebsspannung bereit. Auch der Taktgeber für die
Fahrregler ist integriert. Zur Sicherheit der Modellbahn wird die Fahrspannung der Loks abgeschaltet wenn keine
Signale des PC's eintreffen (z. B. im Falle einer Fehlfunktion des PC's oder der Software). Diese Interfacekarte
ersetzt also die frühere Interfacekarte zur PIO-Karte und die Netzteilkarte.
 |
Beschreibung des Interface zum Printer-Port | |
 |
Bauanleitung zum Interface zum Printer-Port | |
 |
Stückliste des Interface zum Printer-Port | Bauteile-Liste mit Bestellnummern der Fa. Reichelt (http://reichelt.de) |
|
|
Liste zum bestellen der Bauteile zum Interface zum Printer-Port | zusammengefasste Bauteile-Liste mit Bestellnummern der Fa. Reichelt (http://reichelt.de) |
|
Bestückungsplan zum Interface zum Printer-Port | |
|
Kupfer unten zum Interface zum Printer-Port | Zum Anfertigen einer Platine |
|
Kupfer oben zum Interface zum Printer-Port | Zum Anfertigen einer Platine |
|

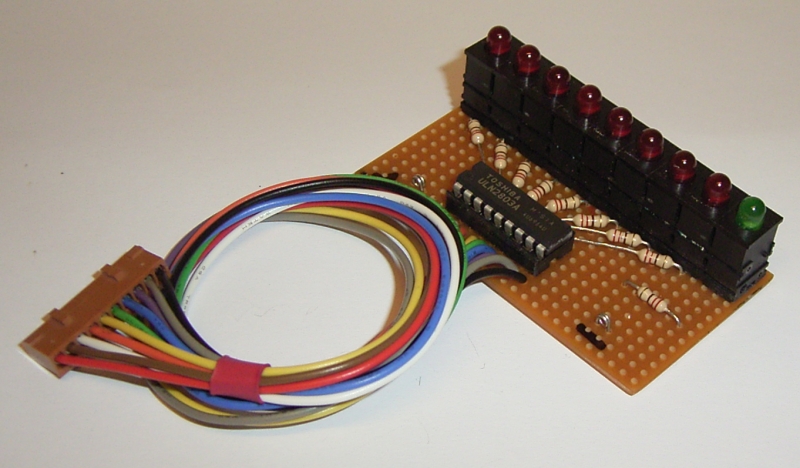

Sonstiges über die Interfacekarte | Foto Test- und Diagnode-Adapter zur Interfacekarte zum Printer-Port |
|

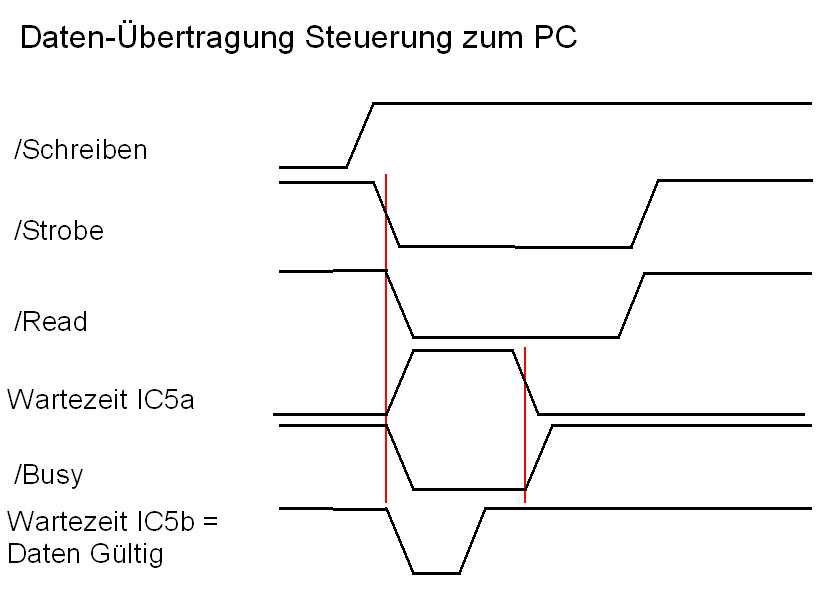

Impulsdiagramm | Datenübertragung Steuerung -> PC |
|

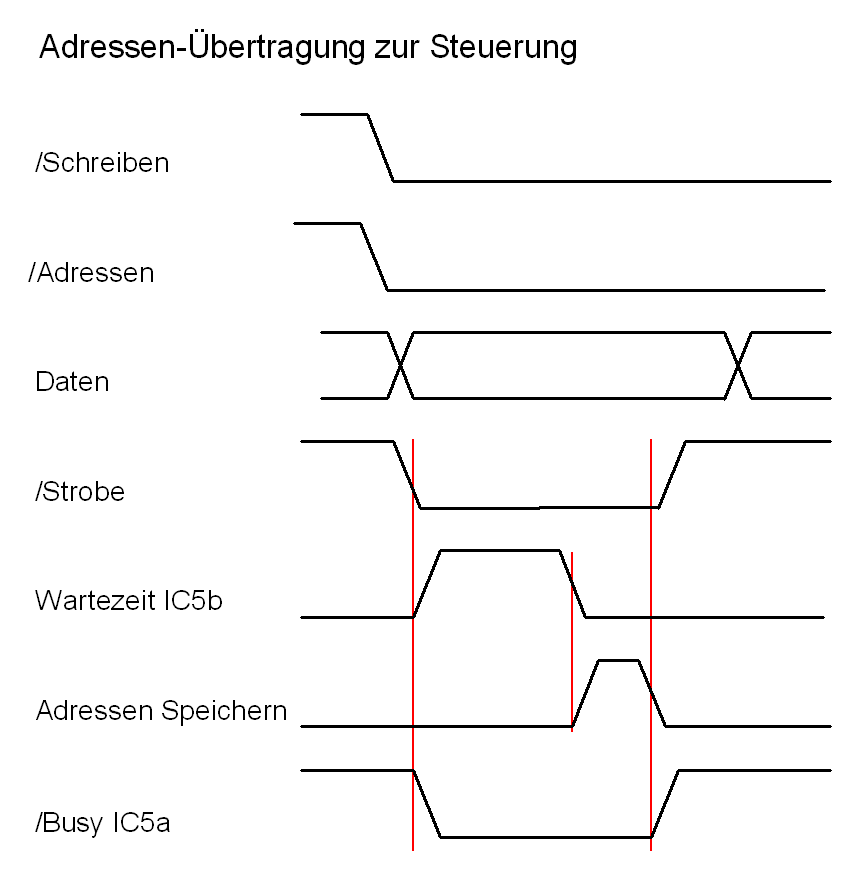

Impulsdiagramm | Adressübertragung PC -> Steuerung |
|

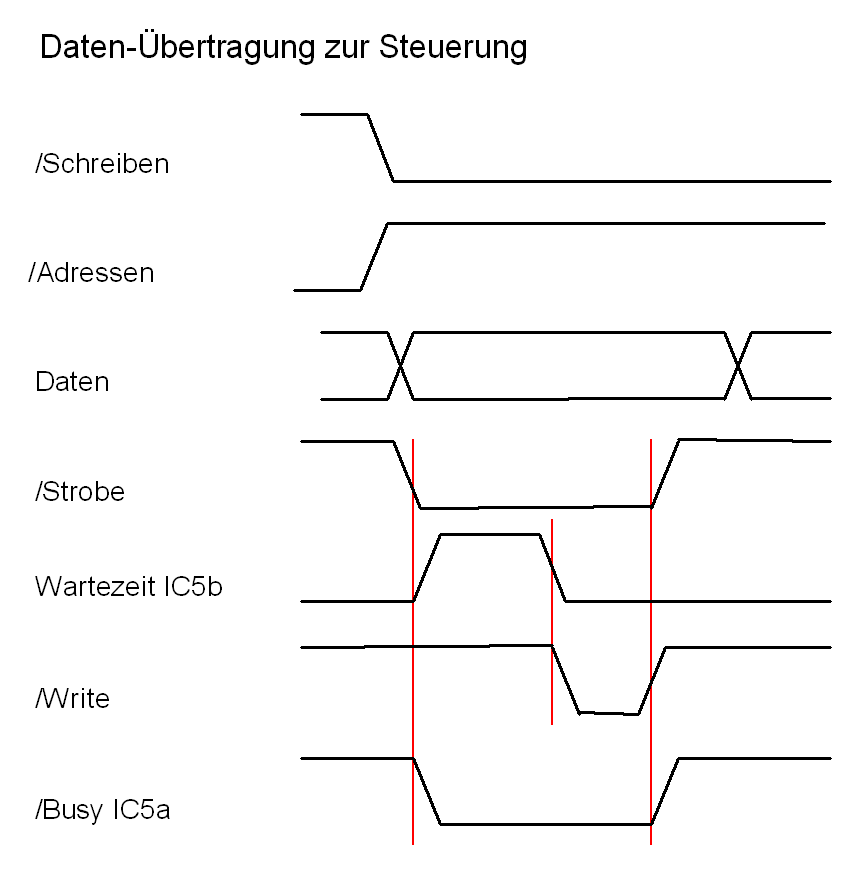

Impulsdiagramm | Datenübertragung PC -> Steuerung |
|
Belegung des Bus |
