Zum Testen der Funktionstüchtigkeit der Interfacekarte ist es recht praktisch, eine optische Anzeige des Logik-Pegels der
verschiedenen Daten- und Adressleitungen, aber auch der Steuersignale „/Reset“, „/Write“ und „/Read“ zu haben. Damit erspart
man sich das oft mühselige Nachmessen mit dem Multimeter. LED‘s leuchten dann wenn eine logische „1“, also +5V-Pegel an einer
Leitung anliegt und verlöschen wenn eine „0“, das heißt 0Volt, zu messen wären.
Der Testadapter kann aber auch bei Defekten der Busplatine oder darin eingesteckten Karten gute Dienste leisten. So kann man
damit einen Kurzschluss zwischen den Signalen erkennen. Dies kann durch eine ungewollte Brücke beim Löten passieren, es kommt
aber leider auch vor, dass beim Defekt eines IC’s Verbindungen zwischen Signalen hergestellt werden.

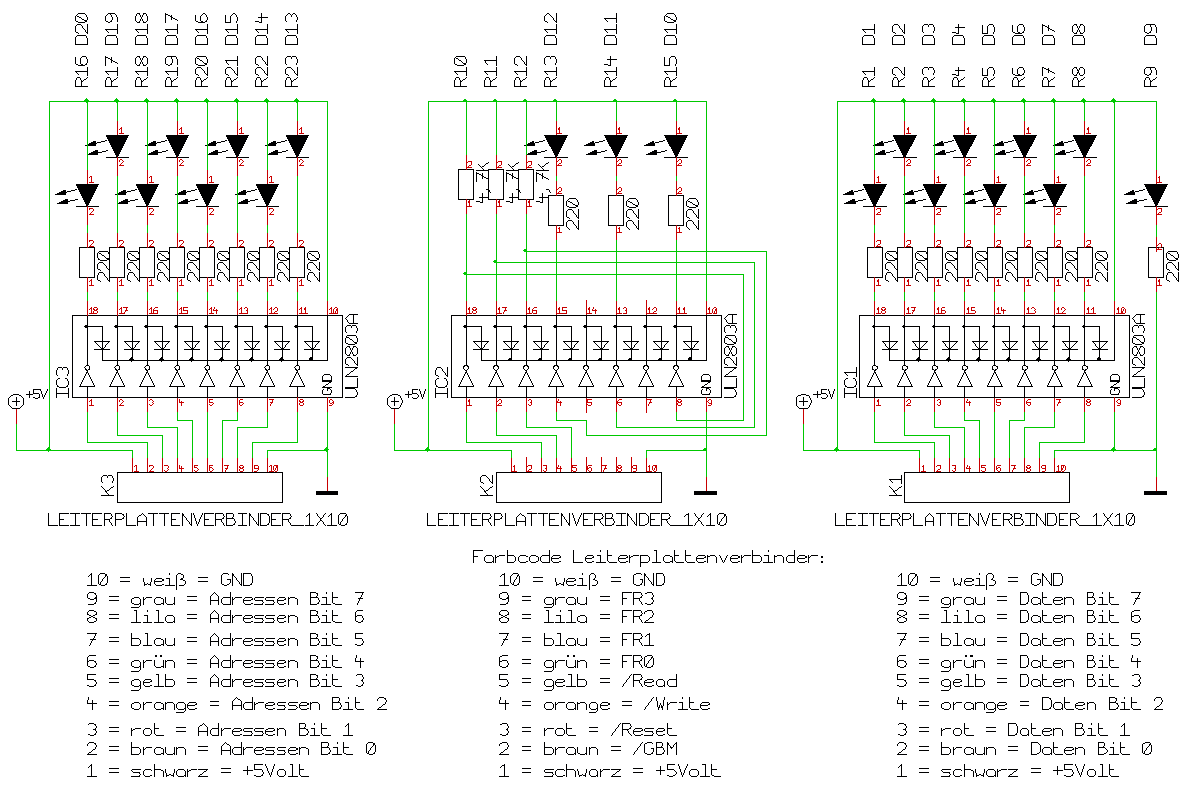

Prinzipiell genügt es schon, den rechten Teil des nachfolgend gezeigten Schaltplans einmal aufzubauen. Auf K3 gesteckt, zeigt
er den Zustand der acht Adressleitungen an, auf K1 gesteckt sind die Pegel an den Datenleitungen sichtbar. Die neunte LED zeigt
die Betriebsspannung +5Volt an.
Mit der Verbindung zu K4 werden dann einige Signale angezeigt, die teilweise so schnell ihren Zustand ändern dass man mit
dem Auge nichts Sinnvolles erkennen kann. Gemeint sind damit die 5 Leitungen FR0 bis FR3 sowie das Signal „/GBM“.
Wer also die wenigen Euro für zusätzliche Bauteile und die Arbeit nicht scheut, sollte sich also die „Luxus-Version“ für
die gleichzeitige Darstellung aller relevanten Signale aufbauen. Mit dem Schaltungsvorschlag wird auch der Nachteil vermieden,
dass die Steuerleitungen logisch invertiert arbeiten, das heißt bei 0V aktiv sind. Hier werden bei IC2 nämlich drei
der acht Schalter als Inverter verschaltet.

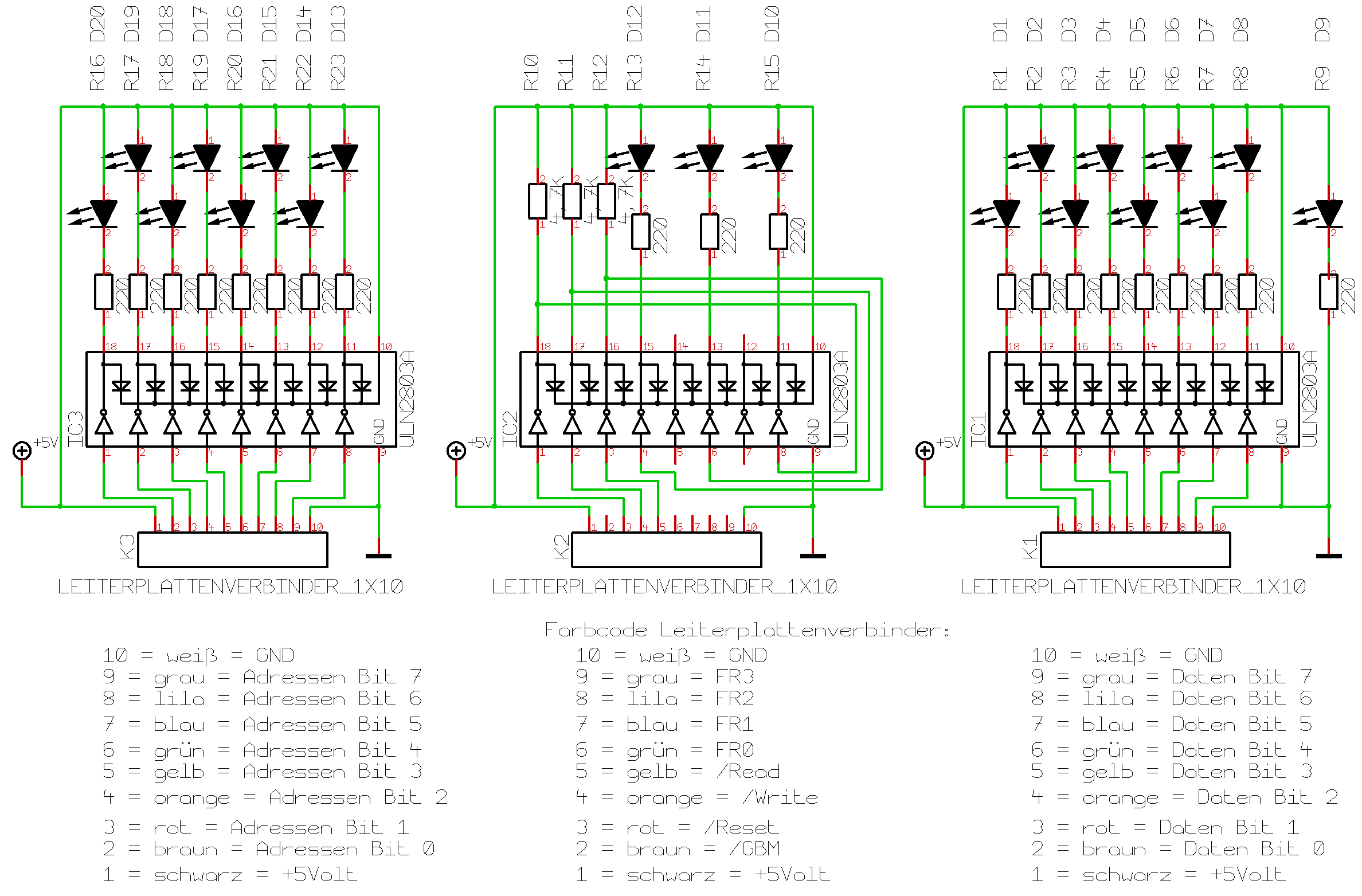

Zeichnung in höherer Auflösung zum Drucken
Die Auswahl der meisten Bauelemente ist absolut unkritisch. Man braucht 3 Stück ULN 2803, 20 Standard-LED’s mit je einem
Vorwiderstand von 220 bis 560 Ohm (je nach gewünschter Leuchtstärke) und noch 3 Widerstände von 1 bis 10kOhm für
die Inverterfunktion. Ganz praktisch kann es sein, jeweils unterschiedliche Farben für die LED’s der verschiedenen Signal zu
verwenden weil dann ihre Unterscheidung leichter fällt.
Für die wenigen Bauelemente lohnt die Anfertigung einer gedruckten Platine nicht. Eine Experimentierplatine mit
Lötpunkt-Raster ist völlig ausreichend. Falls man die Leuchtdioden nicht aus der Bastelkiste nehmen kann sondern bestellen
muss, sollte man über anreihbare Typen nachdenken. Deren Dicke von nur 2,54mm entspricht genau dem Pin-Abstand der ULN’s,

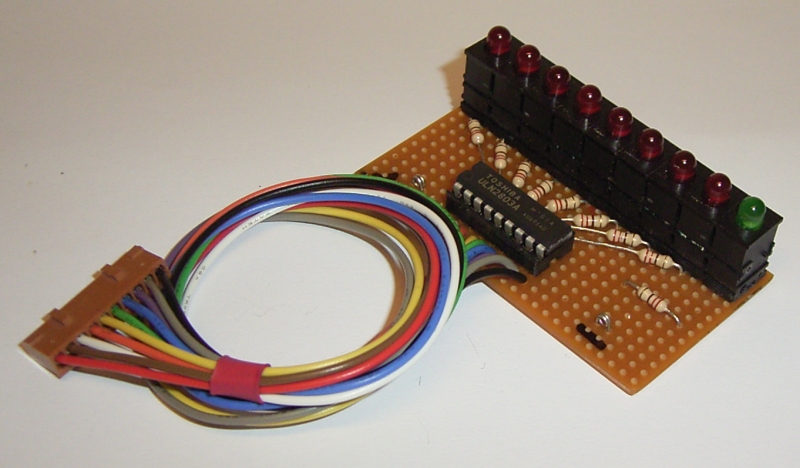

das vereinfacht den Aufbau weiter. Die Platzierung der Bauteile kann gemäß dem nachfolgenden Foto geschehen.

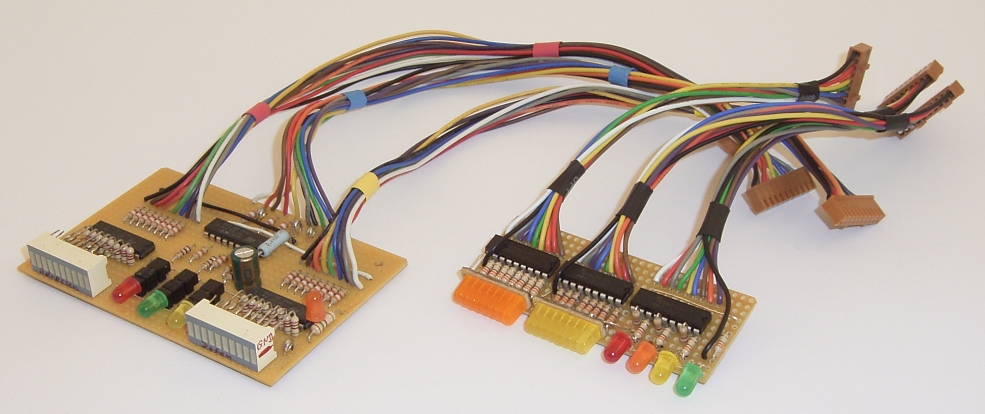

Es gibt jedoch viele Möglichkeiten des Aufbaus, zwei Beispiele sind hier gezeigt:
Ein Test der Schaltung erfolgt ganz einfach: bei angeschlossener Betriebsspannung wird einer der Adress- oder Daten-Eingänge mit +5V verbunden, die korrespondierende Leuchtdiode muss leuchten. Bei den LED’s der Steuerleitungen „/Reset“, „/Write“ und „/Read“ muss das Ganze genau umgekehrt sein, bei offenem Eingang müssen sie leuchten, bei Verbindung mit +5V müssen sie verlöschen.
