oft sind auf einer Modellbahn Schaltungen mit einer stabilisierten Gleichspannung zu versorgen. Beispiele hierfür sind vor allem Leuchtdioden. Aber auch Flackerlichter und vieles andere verlangen nach einer Gleichspannungsquelle.
Die Besonderheit der Schaltungen ist ein inzwischen weit verbreitetes Schaltungskonzept: der "Step-Down-Konverter". Es hat den Vorteil, dass ohne großere Verluste aus einer hohen eine stabilisierte niedrigere Spannung gewonnen werden kann ohne dass dabei nennenswerte Abwärme abgeführt werden muss.
 |
Beschreibung der Schaltung | Anzeige der Beschreibung als PDF-Datei |
 |
Link zu "Trainini" | Besprechung der Schaltung ab Seite 18 |
 |
Foto der Platine für die kleine Ausführung | Preis: 6,- Euro plus Porto |
 |
Ansicht der Schaltung für die kleine Ausführung | Preis für kompletten Bauteilesatz: 10,- Euro plus Porto und Verpackung |
 |

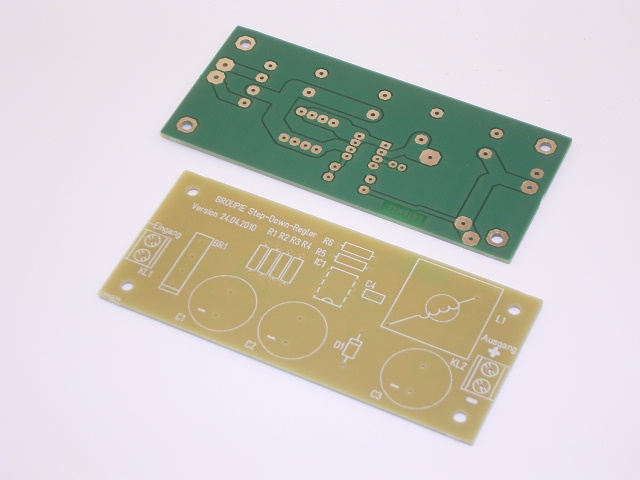

Foto der Platine für die große Ausführung | Preis: 7,- Euro plus Porto |
 |

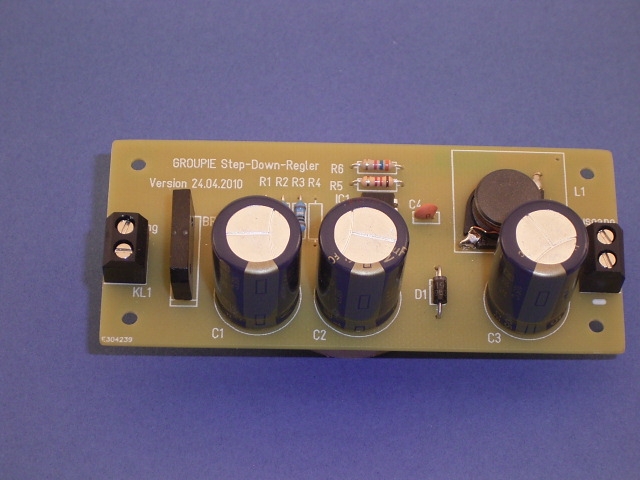

Ansicht der Schaltung für die große Ausführung | Preis für kompletten Bauteilesatz: 12,- Euro plus Porto und Verpackung |
Bei Interesse an den Bausätzen bitte ich um ein E-Mail an
Bitte haben sie Verständnis dafür, dass ich meine E-Mail-Adresse nicht maschinen-lesbar abgestellt habe.
Sie müssen die Adresse manuell in Ihr E-Mail übertragen.
